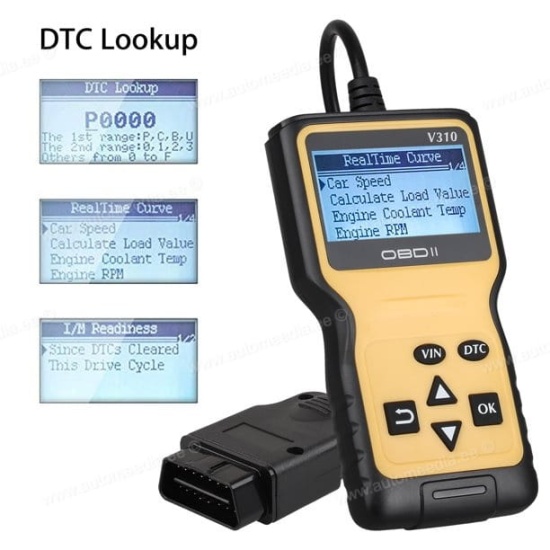

OBD2 diagnostika käsiskänner veakoodide lugeja

OBD II/EOBD+CAN autodiagnostika tööriist, mis pakub isetegijale lihtsat ja kiiret juurdepääsu diagnostika veakoodidele kõikides OBDII-ga ühilduvates sõidukites, mida müüakse alates 1996. aastast kogu maailmas.

Põhiomadused

1. Koodide lugemine
- loeb üldisi (P0, P2, P3 ja U0), tootjapõhiseid (P1, P3 ja U1) koode;
2. Koodide kustutamine
- Kustutab tuvastatud veakoodid ja lülitab välja MIL/Check Engine Light;
3. Freeze Frame Data
- DTC tuvastamisel saab vaadata sõiduki tööparameetreid;
5. Sõiduki teabe kuvan´mine
- sõiduki VIN-, CIN- ja CVN-info
6. Reaalaja andmed
- näitab graafiliselt reaalajas sõiduki parameetreid;
8. Reaalaja graafika
- PCM-i reaalaja andmevoog, mis annab ülevaate auto kiirusest, koormusest, mootori jahutusvedeliku temperatuurist ja mootori pööretest.
9. DTC veakoodide andmebaas
- Kirjeldab enamlevinud veakoode.

Ühilduvad autod

OBD II/EOBD koodilugeja on spetsiaalselt loodud ühilduma kõigi OBD II ühilduvate sõidukitega.

Et teie sõiduk oleks OBD II-ühilduv, peab sellel armatuurlaua all olema 16-klemmiga OBD pistik.

Enne tellimuse esitamist kontrollige, kas teie automudelil on üks järgmistest protokollidest:

1. SAE J1850 PWM (41,6 Kbaud)
2. SAE J1850 VPW (10,4 Kbaud)
3. ISO 9141-2 (5 boodi init, 10,4 Kbaud)
4. ISO14230-4 KWP (5 boodi init, 10,4 Kbaud)
5. ISO14230-4 KWP (kiire init, 10,4 Kbaud)
6. ISO15765-4 CAN (11-bitine ID, 500 Kbaud)
7. ISO15765-4 CAN (29-bitine ID, 500 Kbaud)
8. ISO15765-4 CAN (11-bitine ID, 250 Kbaud)
9. ISO15765-4 CAN (29-bitine ID, 250 Kbaud)

(PS: ei sobi raskeveokitele ega elektriautodele)

Tehnilised andmed

- Toetab kõiki 1996. aasta ja uuemaid sõidukeid, mis on ühilduvad OBD II-ga.
- „Plug and Play“, lihtne kasutada, pole vaja tarkvara installida
- Sisemist toiteallikat ei ole vaja, toiteallikaks on OBD II kaabel
- Menüü keeled: inglise, hispaania, prantsuse, saksa, itaalia, hollandi.
- LCD-ekraan: 128 x 64 px
- Töötemperatuur: 0 kuni 60 ℃

Kasutamine

1. Lülitage süüde välja.
2. Otsige üles sõiduki 16-kontaktiline andmesideühendus (DLC).
3. Ühendage OBD II kaabli pistik sõiduki -ga.
4. Lülitage süüde sisse. Kuid ärge käivitage mootorit.
5. Diagnostikamenüüsse sisenemiseks vajutage nuppu "Tagasi" või "Kinnita". Ekraanil kuvatakse rida OBD2 protokolli teavet, kuni sõiduki protokoll tuvastatakse.

***** Hea teade *****

Kui dekooder ei saa suhelda sõiduki ECU-ga (mootori juhtseade), kuvatakse LCD-ekraanil teade "Ühendusviga".
1) Veenduge, et süüde on SEES.
2) Kontrollige, kas skannimistööriista OBD II pistik on kindlalt sõiduki DLC-ga ühendatud.
3) Veenduge, et sõiduk on OBD II-ühilduv.
4) Lülitage süüde välja ja oodake umbes 10 sekundit. Lülitage süüde uuesti sisse ja korrake protseduuri
